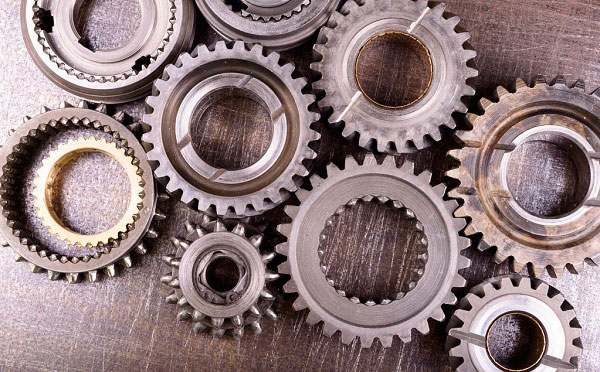

精密齒輪很早就已經出現了，它主要靠輪緣上的齒輪連續嚙合來傳遞運動和動力的。隨著現在工業生產的發展，精密齒輪越來越受到重視。

精密齒輪的結構形式有四種主要類型:

    1、齒輪軸：當齒輪的齒根圓到鍵槽底部的距離E很小時，為了輪轂鍵槽的強度沒問題，齒輪和軸要形成齒輪軸。

    2、實心式齒輪：當齒頂圓直徑da≤200mm的時候，可采用的實心內部結構。實心齒輪和齒輪軸設計可以用不同熱軋型材加工。

    3、輻條齒輪：齒輪直徑采用輻條結構。因為鍛造設備的限制，所以輻條齒輪大部分都是鑄造齒輪。輪廓可以是橢圓形，十字形，和 i 型。

    4、腹板式齒輪：當齒頂圓直徑da≤500mm的時候，可以用腹板式結構，這樣就可以減輕重量、節約材料。一般都是選用鍛造毛坯，也可用鑄造毛坯及焊接結構。

    以上是對精密齒輪結構形式的種類介紹，有需要精密齒輪的歡迎咨詢iHF合發齒輪廠家。
