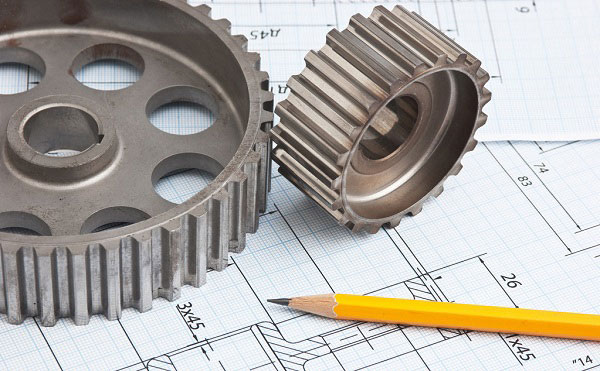

直齒圓柱齒輪在使用的齒輪中是常見的齒輪之一，我們在使用的過程中不可避免地會(huì )出現損壞，因此就要制作新齒輪來替換。有時因為一些原因客戶提供不了需要定制的直齒圓柱齒輪原來的圖紙，為保證我們做出來的產品可以正常使用，那么我們就需要進行精準的測繪，這時候我們該怎么對直齒圓柱齒輪進行精準測繪呢？??

       首先，雖然直齒圓柱齒輪的參數和尺寸很多，但各種齒輪的標準體系規定，其他參數和各零件的尺寸以模數或徑節作為計算依據，在測繪中應盡力準確確定模數或徑節，壓力角是確定齒形的基本參數。

       其次，我們需要知道測繪齒輪的用途和生產國，以便預測該齒輪采用的標準體系。一般中國、日本、德國、法國、捷克、前蘇聯都是模塊化系統，也可以觀察齒輪的齒廓。若齒廓彎曲，齒槽底部較窄呈弧形，可初步判斷為模塊化系統，標準壓力角多為20度；美國和英國用的是徑節制，標準壓力角為14.5度和20度?？梢猿醪脚袛酁閺焦澲?，通過觀察齒形的輪廓是平的，齒槽底部是寬的，圓弧是小的，壓力角為14.5度。還可以通過與齒輪滾刀或標準齒條樣品的比較來判斷壓力角是什么樣的。了解了以上情況，我們就可以進行實際測繪了。

以上是直齒圓柱齒輪的測繪方式，直齒圓柱齒輪定制有需要的歡迎咨詢iHF合發齒輪廠家。
